Wat ass en elektroopteschen Infrarout (EO / IR) System a wéi funktionnéiert et?
2026-03-10 2661

Elektro-optesch Infrarout (EO / IR) Systemer sinn Technologien déi Objete mat Liicht an Hëtzt Energie erkennen.Dës Systemer kënne souguer an Däischtert, Niwwel, Damp oder aner niddereg Visibilitéitsbedéngungen funktionnéieren, wou normal Kameraen vläicht net gutt funktionnéieren.Wéinst dëser Fäegkeet sinn EO / IR Systemer wäit an der Verteidegung, Raumfaart, Sécherheet, Robotik, an Iwwerwaachungssystemer fonnt.Dësen Artikel erkläert wat EO / IR Systemer sinn, wéi se funktionnéieren, hir Haaptkomponenten, Design Erausfuerderungen, Uwendungen, an zukünfteg Technologie Trends.

Katalog

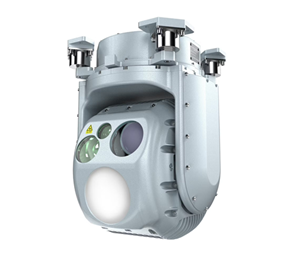

Figur 1. Electro-Optic Infraroutstrahlung System

Wat ass en Electro-Optic Infrarout System?

An Elektrooptesch Infrarout (EO/IR) System ass eng Zort sensor System dat Liicht an Hëtzt benotzt fir Objeten z'entdecken an ze gesinn.Et kombinéiert opteschen Deeler (wéi Lënsen a Kameraen) mat elektronesch Deeler (wéi Signal Prozessoren an Affichage) ze Biller erstellen oder Informatioun sammelen.

Den elektro-opteschen Deel heescht datt de System liicht an elektronesch Technologie benotzt fir Biller z'erreechen an ze veraarbecht.Den Infraroutdeel heescht datt et Hëtztenergie erkennen kann, déi Objeten ofginn.Vun dësem kënnen EO / IR Systemer Saache gesinn och wann et ass donkel, niwweleg, rauchig, oder schwéier ze gesinn mat normale Kameraen.

En EO / IR System enthält normalerweis Lënsen, Infraroutsensoren, Bild Prozessoren,an a affichéieren Écran.D'Lënse sammelen Liicht oder Hëtzt vun Objeten, d'Sensoren erkennen et, an d'Elektronik konvertéiert et an e Bild oder Daten, déi d'Leit kënne gesinn a benotzen.

Well all Objeten e bësse Hëtzt produzéieren, kënnen EO / IR Systemer Objete fannen a verfollegen andeems se hir Hëtztdifferenzen aus der Ëmgéigend erkennen.Dëst mécht se gëeegent fir Iwwerwaachung, Sécherheet, Navigatioun a Militärsystemer, besonnesch wann d'Visibilitéit schlecht ass.

Wéi EO / IR Systemer Aarbecht

Figur 2. EO / IR Detektiounsprozess

Elektro-optesch Infrarout (EO / IR) Systemer funktionnéieren andeems d'Liicht an d'Hëtzt vun Objeten erkannt gëtt an et a Biller ëmgewandelt gëtt.Dës Systemer hëllefen d'Leit Objekter ze gesinn och wann et däischter oder schwéier ze gesinn ass.

Éischtens, a Lens sammelt Liicht oder Hëtztenergie vun Objeten an der Ëmwelt.Dës Energie kann siichtbar Liicht oder Infraroutwärme sinn, déi Objeten natierlech produzéieren.

Als nächst, a Sensor erkennt d'Liicht oder d'Hëtzt gesammelt vun der Lens.De Sensor ännert dës Energie dann an elektresch Signaler.

Duerno, an elektronesche Prozessor liest d'Signaler an konvertéiert se an e Bild.De System kann och d'Bild verbesseren sou datt Objete méi kloer sinn.

Endlech, de Bild erschéngt op engem Écran oder Monitor.Dëst erlaabt Iech d'Géigend ze beobachten, Objeten z'entdecken oder Bewegung ze verfolgen och an Däischtert, Damp, Niwwel oder aner niddereg Visibilitéitsbedéngungen.

Haaptkomponenten vun EO / IR Systemer

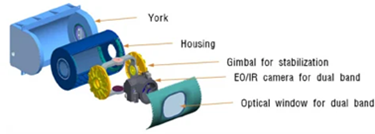

Figur 3. EO / IR Gimbal Kamera Komponente

En Electro-Optic Infrared (EO / IR) System besteet aus verschiddenen Deeler déi zesumme schaffen fir Liicht oder Hëtzt z'entdecken an Biller ze kreéieren.All Deel huet eng spezifesch Roll bei der Erfaassung an der Veraarbechtung vun Informatioun aus der Ëmwelt.

Optesch Lens

Déi optesch Lens sammelt sichtbar Liicht an Infraroutenergie vun Objeten.Optesch Lens fokusséiert dës Energie op de Sensor sou datt de System d'Ziel kloer erkennt.

Infraroutdetektor oder Sensor

Den Infraroutdetektor senséiert d'Hëtztenergie, déi vun Objete emittéiert gëtt.Infraroutdetektor konvertéiert déi detektéiert Infraroutstrahlung an elektresch Signaler déi de System veraarbecht kann.

Signal Prozessor

De Signalprozessor kritt d'elektresch Signaler vum Detektor.Signalprozessor veraarbecht dës Signaler a konvertéiert se a Biller oder nëtzlech Donnéeën.

Bild Display oder Output System

De Displaysystem weist Iech dat lescht Bild.Et kann thermesch Biller, siichtbar Biller oder kombinéiert Biller op engem Ecran oder Iwwerwaachungsapparat presentéieren.

Kontroll a Veraarbechtung Eenheet

D'Kontroll Eenheet geréiert wéi de System funktionnéiert.Et kontrolléiert Astellungen, veraarbecht Systemdaten, an hëlleft Aufgaben wéi Objekterkennung a Verfollegung auszeféieren.

Design Erausfuerderunge vun EO / IR Technologie

Et ginn e puer Erausfuerderungen déi Dir berécksiichtegt wann Dir Elektro-Optesch Infrarout (EO / IR) Systemer designt:

Leeschtung Optimisatioun - De System muss gutt a verschiddene Wiederkonditiounen, zu verschiddenen Zäiten vum Dag an a verschiddenen Ëmfeld funktionnéieren.Et soll nach ëmmer Objeten kloer erkennen a weisen, och am Niwwel, Damp, Däischtert oder aner schwiereg Konditiounen.

Gréisst, Gewiicht a Kraaft (SWaP) Limiten - EO / IR Systemer ginn a Fligeren, Dronen oder Satellitten benotzt wou Plaz a Kraaft limitéiert sinn.Dir musst de System kleng, liicht an energieeffizient halen, während Dir nach ëmmer gutt Leeschtung behält.

Käschten Iwwerleeungen - EO / IR Systemer entwéckelen a produzéieren kënnen deier sinn.Dir musst de System suergfälteg designen sou datt et gutt funktionnéiert wärend d'Käschte raisonnabel behalen.

System Komplexitéit - EO / IR Systemer enthalen vill Deeler, wéi Sensoren, Lënsen, Prozessoren a Kontrollunitéiten.All dës Deeler musse richteg zesumme schaffen, wat de System komplex maache kann fir ze designen an ze testen.

Fabrikatioun Erausfuerderungen - Bauen vun EO / IR Systemer kënnen speziell Fabrikatiounsmethoden a korrekt Montage erfuerderen.Dëst kann d'Produktioun méi schwéier maachen a streng Qualitéitskontroll erfuerderen.

Simulatioun a Modelléierung vun EO / IR Systemer

Simulatioun a Modeller sinn erfuerderlech Schrëtt beim Design vun Electro-Optic Infrared (EO / IR) Systemer.Dës Methoden erlaben Iech ze testen an ze studéieren wéi de System funktionnéiert ier Dir déi aktuell Hardware baut.

An Simulatioun, kënnt Dir eng schafen virtuelle Modell vum EO/IR System benotzt Computer Software.Dëse Modell kann Deeler enthalen wéi d'optesch Lens, Infraroutdetektor, Elektronik an Ëmweltbedéngungen.Wann Dir dës Modeller benotzt, kënnt Dir beobachten wéi de System Liicht oder Hëtzt erkennt a wéi d'Bild erschéngt.

Simulatioun hëlleft Iech och viraussoen System Leeschtung.Si kënnen testen wéi den EO / IR System a verschiddene Situatiounen funktionnéiert, wéi zum Beispill Dag, Nuecht, Niwwel oder laang Distanz Detektioun.Dëst hëlleft den Design ze verbesseren an d'Problemer fréi ze fixéieren.

Anere Virdeel vun Simulatioun ass, datt et reduzéiert Entwécklung Zäit a Käschten.Amplaz vill physesch Prototypen ze bauen, kënnt Dir verschidden Designen mat Computermodeller testen.

EO / IR Systemer si komplex, Simulatioun a Modelléierung hëllefen Iech den Design ze optimiséieren, d'Bildqualitéit ze verbesseren an eng zouverlässeg Operatioun ze garantéieren ier de System hiergestallt gëtt.

Ansys Tools fir EO / IR Entwécklung

Fir d'Designerausfuerderunge vun Electro-Optic Infrared (EO / IR) Systemer ze léisen, bitt Ansys verschidde Simulatiounsinstrumenter déi Iech hëllefen d'Systemleistung ze studéieren an ze verbesseren ier Dir déi aktuell Hardware baut.Andeems Dir dës Tools zesumme benotzt, kënnt Dir optesch Verhalen, Ëmwelteffekter a Systemleistung simuléieren.

Ansys Zemax OpticStudio gëtt applizéiert fir optesch Systemer wéi Lënsen, Spigelen an Imaging Komponenten ze designen an ze analyséieren.Et hëlleft Iech ze studéieren wéi d'Liicht an d'Infraroutstrahlung duerch de System reest a wéi se sech op den Detektor konzentréieren.

Ansys Speos hëlleft ze simuléieren wéi EO / IR Systemer an aktuellen Ëmfeld funktionnéieren.Dir kënnt d'Effekter vu Wiederkonditiounen studéieren wéi Niwwel, Reen, Damp a verschidde Beliichtungsbedéngungen.Dëst hëlleft System Visibilitéit an Detectioun Leeschtung ze verbesseren.

Ansys Lumerical gëtt benotzt fir photonesch an opto-elektronesch Komponenten ze simuléieren.Et hëlleft Iech ze verstoen wéi d'Liicht mat Materialien an Apparater op engem detailléierte Niveau interagéiert.

Ansys AVxcelerate Sensoren hëlleft Sensorverhalen a virtuellen Ëmfeld ze modelléieren an ze testen.Et léisst Iech evaluéieren wéi Sensoren a verschiddene Fuer- oder Operatiounsszenarien funktionnéieren.

Ansys Systems Tool Kit (STK) ass gemaach fir EO / IR Sensor Performance op Plattformen wéi Satelliten, Fligeren an aner bewegt Systemer ze analyséieren.STK hëlleft Iech Missiounen ze simuléieren an Systemofdeckung an Erkennungsfäegkeet ze evaluéieren.

Uwendungen vun EO / IR Systemer

Elektro-optesch Infrarout (EO / IR) Systemer ginn a ville Beräicher applizéiert well se Objekter mat Liicht an Hëtzt erkennen, och an der Däischtert oder a schlechter Visibilitéit.

Militär a Verdeedegung - Benotzt fir Zilerkennung, Iwwerwaachung, Tracking, an Nuetsvisioun a militäreschen Operatiounen.

Raumfaart a Loftfaart - Fannt a Fligeren a Satelliten fir d'Ëmwelt ze beobachten, Objeten ze verfolgen an d'Navigatioun a Sécherheet ze verbesseren.

Sécherheet an Iwwerwaachung - A Kameraen fir Gebaier, Grenzen an ëffentleche Beräicher ze iwwerwaachen.Si hëllefen Leit oder Gefierer z'entdecken, och bei wéineg Liicht oder schlechtem Wieder.

Autonom Gefierer a Robotik - Hindernisser z'entdecken, Objeten z'erkennen an Maschinnen ze hëllefen sech sécher ze beweegen.

Sich- a Rettungsaktiounen - Fir Leit an Däischtert, Damp oder Katastropheberäicher ze lokaliséieren andeems Dir Kierperhëtzt erkennt.

Industriell Iwwerwachung - Benotzt fir thermesch Inspektioun vu Maschinnen an elektresch Ausrüstung fir Iwwerhëtzung oder Feeler z'entdecken.

Ëmwelt Iwwerwachung - Applizéiert fir Déieren ze observéieren, natierlech Ëmfeld ze studéieren an Ännerungen an der Temperatur oder Hëtztmuster z'entdecken.

Zukunft Trends an EO / IR Technologie

Elektro-Optesch Infrarout (EO/IR) Technologie geet weider wéi nei Sensoren, Veraarbechtungsmethoden a Systemdesign entwéckelt ginn.Zukünfteg EO / IR Systemer ginn erwaart ze benotzen Héichopléisende Infraroutdetektoren ze produzéieren méi kloer a méi detailléiert thermesch Biller.Dës Systemer ginn och méi kleng a méi hell, fir se méi einfach ze benotzen an Dronen, Gefierer a portable Geräter.

Nei Designs zielen op reduzéieren Muecht Konsum wärend staark Leeschtung behalen. Kënschtlech Intelligenz a Maschinnléieren ginn och integréiert fir automatesch Objekter an EO / IR Biller z'entdecken, z'identifizéieren an ze verfolgen.Verbesserte Bildveraarbechtungstechniken hëllefen de Geräischer ze reduzéieren an d'Bildqualitéit ze verbesseren.Vill modern EO / IR Systemer sinn och mat anere kombinéiert Sensing Technologien wéi z Radar, LiDAR a GPS fir eng besser Detektioun a Situatiounsbewosstsinn ze bidden.Dës Ännerungen maachen EO / IR Systemer méi effizient, zouverlässeg a gëeegent a Beräicher wéi Verteidegung, Raumfaart, Sécherheet, Robotik, an Ëmweltiwwerwaachung.

Conclusioun

Elektro-optesch Infrarout (EO / IR) Systemer hëllefen Objekter mat Liicht an Hëtzt z'entdecken an ze observéieren.Si kënnen a schwieregen Konditiounen schaffen, wou normal Kameraen net kënnen.Mat bessere Sensoren, Simulatiounsinstrumenter an nei Technologien, EO / IR Systemer weider verbesseren.Dës Systemer bleiwen a ville Beräicher erfuerderlech wéi Verteidegung, Raumfaart, Sécherheet an Ëmweltiwwerwaachung.
